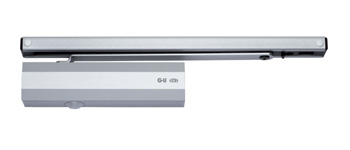

Дверной доводчик G-U OTS 440
Особенности и достоинства
- Регулировка момента силы прижима в пределах DIN 1-5=8-40 Нм без переустановки доводчика.
- Регулировочный винт расположен на боковой стороне, легко доступен; демонтажа доводчика и кронштейна для регулировки не требуется.
- Монтажная пластина позволяет произвести плановый предмонтаж в условиях производства.
- Унифицированное для всех доводчиков OTS и других фирм расположение отверстий на монтажной пластине.
- Различные группы отверстий на монтажной пластине вместе со спектром принадлежностей позволяют оптимальным способом прикрепить доводчик к двери любого типа из всех известных материалов.
- Условный цветовой код регулировочных винтов: красный - скорость закрывания, желтый - скорость захлопывания. Цвета регулировочных винтов являются стандартными для всех доводчиков ОТS. Винты расположены на передней стороне под крышкой и доступны для регулировки без отсоединения колена доводчика.
- Термический клапан обеспечивает независимость скорости закрывания от температурных колебаний.
- Телескопическое соединение позволяет установить требуемую длину колена вращением винта с шестернёй в реечной передаче.
- Съёмное колено даёт возможность произвести его установку отдельно от монтажа корпуса доводчика.
Техническое описание
- Максимальная ширина дверной створки - 1250 мм
- Двустороннее левое или правое открывание
- Установка как на раме, так и на створке с любой стороны двери
- Максимальный угол открывания двери - 180°
- Контролируемое закрывание с любого угла
- Минимальная температура функционирования - -40°С
- Защитный клапан предохраняет доводчик от перегрузки как при закрывании, так и при открывании
- Декоративная крышка элегантной формы различного цветового исполнения со скрытой надёжной фиксацией
- Игольчатый осевой подшипник
Применение
Доводчик ОТS 440 - универсальное устройство для использования на дверях из дерева, стали, пластика и алюминия. Он может быть установлен на дверях левого и правого открывания, как на створке, так и на раме с любой стороны. Применим на стандартных дверях с шириной створки до 1250 мм.
Спецификация
Доводчик ОТS 440 - верхнеподвесной, с зубчатой передачей, для дверей левого и правого открывания.
Прегоден как для стандартной установки на створке со стороны петель, так на раме со стороны, противоположной петлям.
Момент силы прижима регулируется винтом с боковой стороны в пределах DIN 1-5.
Монтажная пластина входит в комплект доводчика.
Скорость захлопывания и скорость закрывания регулируются отдельными винтами с передней стороны под крышкой.
Крышка надёжно фиксируется на корпусе доводчика.
Имеющиеся цвета: серебро, коричневый, белый, полированная латунь или нержавеющая сталь.
Существует колено, фиксирующее дверь в открытом состоянии под любым требуемым углом, с регулируемым усилием фиксации и с возможностью отключения режима фиксации.
